1ere Partie :
"Initiation à la construction de Maison Ossature Bois"
"Initiation à la construction de Maison Ossature Bois"
C'est dans le cadre d'un partenariat avec le GRETA et le lycée Augustin Hébert que le CREFAB à mis en place une formation sur 42 heures permettant d'assurer la construction d'une maison ossature bois.
Cette première session a été particulièrement réussie grace au concours de monsieur Jean Bernard GOUBERT (proviseur du lycée Augustin Hébert), Francoise DESTROT (conseillère en formation continue du GRETA) et bien sûr nos trois professeurs stagiaires qui ont été d'une aide précieuse.
La première session de formation s'est déroulée les 5, 6 et 7 juillet 2010.
Plans de préparation avec quelques cotesLes objectifs de cette formation:
- Connaitre les règles de pose et techniques de construction.
- Savoir réaliser une construction en ossature bois conforme aux règles de l’art
- Apprendre à tracer, usiner et pré-monter les éléments.
- Assurer l’assemblage sur chantier, le levage et la stabilité de l’ouvrage en ossature bois
- commande des matériaux et matériels
- organisation des sites (atelier, salle de formation, chantier)
- organisation administrative pour recevoir les stagiaires
Les plans initiaux prévoyaient l'implantation sur huit plots en béton la construction.
Détail d'un plot qui sera coulé et ferraillé sur la dalle béton
21 jours de séchage sont nécessaire avant de travailler sur les plots
Les panneaux sont filmés pour le transport et le stockage en attendant le début du chantier
Le bois a été livré raboté sur le site. Pour le chantier de cette maison de 25 m², nous avons travaillé en bois lamellé-collé pour le ceinturage de la dalle et linteau (livré en 13 mètres). Ce système permet des portées jusqu'à 8 mètres.
Les solives de dalle sont en poutre I sur sabots métalliques à bretelle.
Pour les murs, la lisse, la ferme arbalétrière, la ferme poincon, les poutres et le faitage, du bois massif traité classe 2 sera utilisé.
Linteaux et tasseaux complèterons.
Pour les sols (planchers et dalles), de l'OSB classe 3 a été retenu comme solution classique.
Une partie de la quincaillerie qui sera utilisée
Le cours démarre par une première partie théorique et la présentation d'un déroulé de la journée
Les équipements de protection individuels obligatoires.Pour la protection individuelle dans le cadre de l’adaptation de la directive du 30 novembre, la loi du 31 décembre 1991 précise dans le cadre de l’obligation des salariés :
Art. (L 230-3) « Il incombe à chaque utilisateur de prendre soin en fonction de sa
formation et selon ses possibilités de sa sécurité et de sa santé… »
« … sans pour cela affecter la responsabilité de l’employeur. »
Le refus de porter un moyen de protection individuelle expose le salarié aux
sanctions prévues et approuvées par le règlement intérieur.
Plus d'informations sur http://is.gd/dyigQ
Cette formation est aussi l'occasion de faire un rappel sur les Equipements de Protection Individuels obligatoires sur les chantiers. Chaussures de sécurité, casques sont obligatoires. Les gants sont recommandés lors de la manipulation des bois.
Le premier travail est la récéption de l'ouvrage de maçonnerie. Les cotes, équerrages, niveaux et alignements sont vérifiés.Les plots sont protégés de l'eau par un enduit hydrofuge sur les cotés.
Puis vient l'implantation des équerres qui serviront d'ancrage au ceinturage en lamellé collé.
Un seul point de référence est tracé à partir de la maçonnerie, tous les autres en découlent par géométrie. Ceci permet de se soustraire des imprécisions de la maçonnerie.
La technique du 3, 4, 5 (Pythagore) permet d'obtenir un angle d'équerre.
Des équerres simples (60/80/80) type Simpson ES sont positionnées pour accueillir le bois lamellé collé - ne pas hésiter à nettoyer et casser les bavures du béton afin d'obtenir une meilleure planéité.
Le perçage se fait à la perceuse à percussion - veiller à obtenir du maçon un plan de ferraillage afin de ne pas rater la pose. La distance entre la fixation et le bord de la maçonnerie ne doit pas etre trop faible pour éviter toute fissuration.
Un scellement chimique en cartouches permettra la fxation des tiges filetées (diamètre 12) préalablement découpées en morceaux de 16 cm

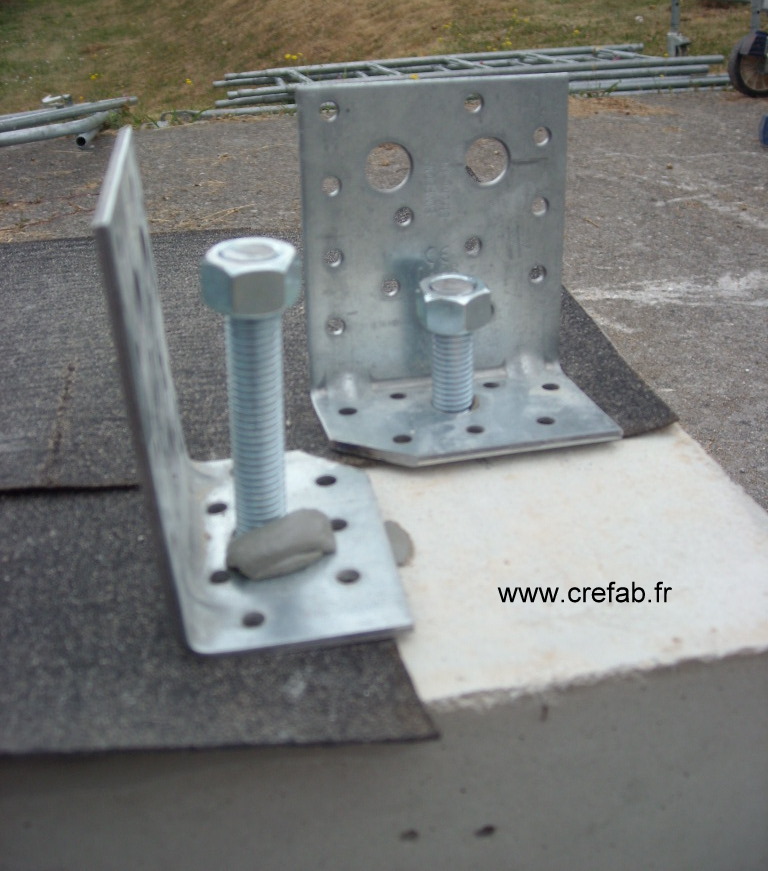

Les tiges filetées, une fois coupées en morceaux de 16 cm sont enfoncées dans les plots. Attendre une heure avant serrage. On voit que le feutre bitumeux placé en dessous de l'équerre protège des remontées capillaires
Le tracé des bois et une étape tres importante, une grande pécision est requise: crayon bien affuté, metre bien tendu. L'idéal est de travailer en cotes cumulées.
Le taillage du lamellé collé se fait à la circulaire portative à proximité de l'emplacement de la future dalle pour limiter les opérations de manutention. Les BLC ont des coupes de longueur en onglet pour assurer leur perennité face aux intempéries.
Les poutres en I placées dans les boitiers métalliques sont fixées par des pointes annelées avec des pointes de 4 mm de diamètre.
La découpe de l'osb servant de fond de caisson de dalle, est un régal avec la scie à panneau
Les fonds de caisson sont collés au mastic-colle et fixés par des pointes crantées pour assurer l'étanchéité.
Les joints d'osb sont scotchés pour garantir l'étanchéité
Atelier scotchage en ce Mardi matin
Les fentes permettant de glisser l'osb jusqu'au BLC sont également étanchées.
La dalle bois repose à 30 cm au dessus du sol
Les coupes d'onglet protège le bois, des équerres viennent maintenir l'assemblage.
Pour des cloisons légeres, de simples renforts pointés suffisent.
Le pare-vapeur est déroulé bien tendu avant d'etre fixé, l'idéal est l'agrafeuse pneumatique.
Les recouvrements de joints ainsi que la périphérie sont scotchés. La gestion de la vapeur d'eau et l'étanchéité à l'air sont des points clés de la construction ossature bois.
Les panneaux de dalle sont posés sur la structure. La jonction se fait à l'axe d'une solive, avec un décalage de deux solives d'une rangée sur l'autre. L'entraxe des solives est donc un sous-mutiple de la longueur des panneaux de dalle.
La fixation se fait avec des pointes crantées de 63 mm pour ce plancher de 18 mm .Cette étape est rapide.
Le joint périphérique de dilatation est également étanché.
Pour assurer l'étanchéité à l'eau en cas de pluie, pendant la durée du chantier, les joints de plaque sont collés.
La dalle est prete à recevoir les murs.
Les montants d'ossature sont débités à la scie radiale aux cotes indiquées sur la liste de débit. Chaque montant est identifié pour clarifier le travail d'assemblage.
Lorsqu'un panneau d'ossature comporte une ouverture, le bloc ouverture est assemblé appart. Il sera mis en place dans la panneau par la suite.
Les bois d'ossature sont fixés par des pointes de 90 mm au cloueur.
Les montants d'angle sont aussi assemblés à l'avance, ceci permettant un bon affleure.
L'osb voile travaillant est pointé sur les montants, tous les 15 cm en périphérie et 30 cm en partie centrale.
Les linteaux au dessus des larges ouvertures reprennent les charges de toiture, la menuiserie ne doit jamais reprendre de charge.
Le pare-pluie est agrafé sur l'osb, les débords sont rabatus pour ne pas gener lors du levage.
Les tasseaux en 22*45 support du bardage serviront de lame d'air pour la ventillation de la face arriere du bardage.
Euh ... on aurait pas oublié de scotcher les recouvrements du pare-pluie ? Effectivement :)
Les panneaux sont stockés à plat sur chantiers, jamais directement au sol.
Les ouvertures sont dégagées avec la défonceuse montée d'une fraise à galet.
Les mortaises des pieds d'arbalétriers dans la poutre centrale
Après un tracé d'implantation des panneaux sur la dalle bois, le levage commence.
Les deux panneaux d'angle s'auto stabilisent pendant les opérations de levage.
Les traverses basses sont vissées sur la dalle, pour une structure plus importante on utilisera des tire-fonds.
Le levage d'une maison ossature bois est trés rapide.
Pour le raccord des panneaux, trois boulons sont nécéssaires sur une hauteur d'étage.
Lors de la fabrication, prévoir un tracé pour indiquer l'emplacement où il n'y a pas de pointes pour ne pas abimer le foret.
La méthode est toujours la même : mise en place aux cotes, fixation traverse basse, serrage et mise affleure des panneaux adjacents, fixation des raccords ...

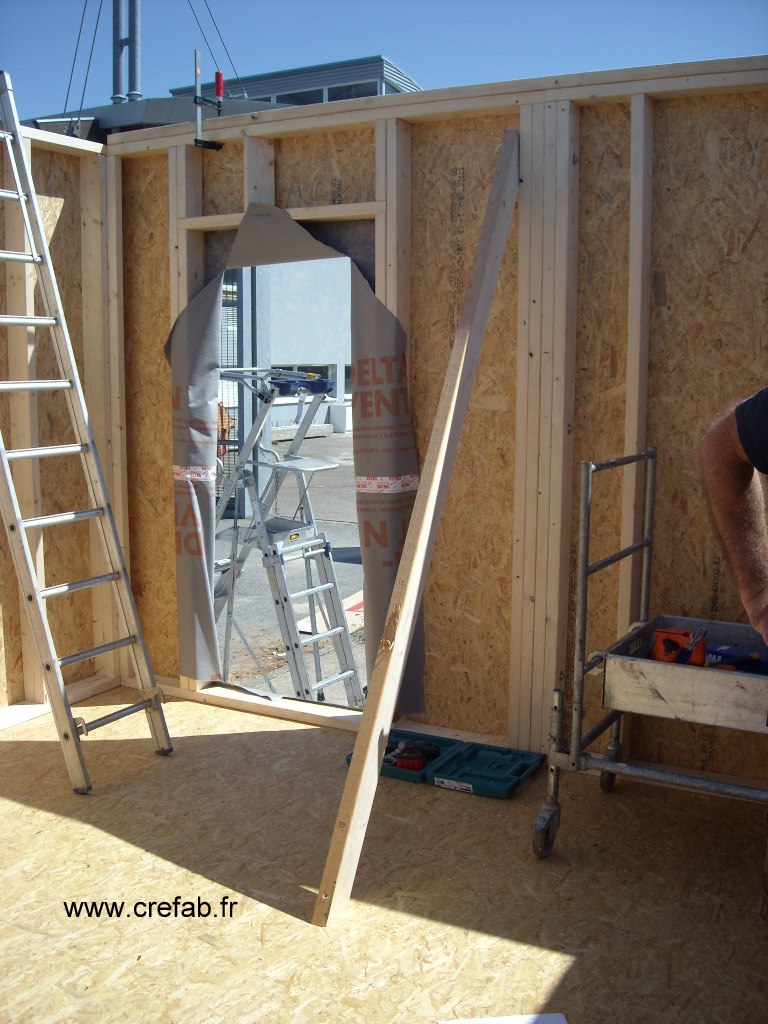

Le pare pluie de la fenetre n'est pas découpé si ca ne gene en rien l'avancée du chantier ,de maniere à garantir le hors-d'eau jusqu'à la pose des menuiseries.
L'aplomb est controlé au fil à plomb, et non pas au niveau à bulle.
Des contreventements temporaires sont mis en place pour maintenir les réglages d'aplomb effectués. Ils seront retirés une fois le batiment en charge définitive (couverture).
Si le plancher d'étage présente une large ouverture, une poutre au vent est nécéssaire pour maintenir la rectitude des murs.
Des lisses hautes de chainage viennent couronner les panneaux. Les croisements de joints sont de 60 cm mini.
Le jumelage des montants permet d'obtenir de sections capables de reprendre des charges ponctuelles, comme ici la poutre centrale
En à peine 3 jours (fabrication inclue), les murs sont montés.
